轴承基础知识
编辑:欧凯轴承


为什么选择滚动轴承?


滚动轴承以最小的摩擦(图 1)支撑和引导机器部件的旋转或摆动 ,例如轴、车轴或车轮, 并在机器部件之间传递载荷,滚动轴承具有高精度和低摩擦性能,因此可实现高转速,同时减少噪声、热量、能源消耗和磨损。这种轴承具有成本效益,并且是典型的符合国家或国际尺寸标准的可互换型机器部件。

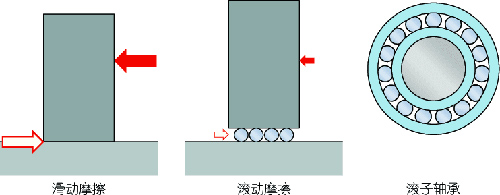

                                           图 1 - 为什么选择滚动轴承?


球轴承和滚子轴承


用滚动体的两种基本类型来区分滚动轴承的两种基本类型:
球 → 球轴承
滚子 → 滚子轴承
球和滚子的区别在于其与滚道接触的方式。
球与轴承圈滚道进行点接触(图 2)。随着作用于轴承的载荷越来越大,接触点变成一个椭圆形区域。接触区域小,则滚动摩擦也小,从而使得球轴承能够在适应高速运行,但限制了其承载能力。

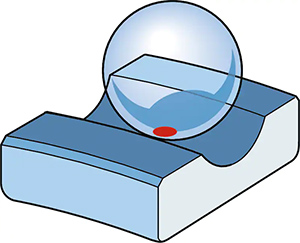

                      图 2 - 点接触


滚子与轴承圈滚道进行线接触(图 3)。随着作用于轴承的载荷越来越大,接触线会变成一种矩形。由于接触区域变大以及由此导致的摩擦变大,与同尺寸的球轴承相比,滚子轴承可承受更重的载荷,但转速较低。

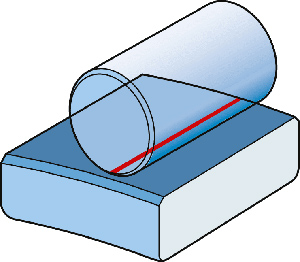

                   图 3 - 线接触


径向和推力轴承


滚动轴承根据主要承受的载荷方向被分为两类:
径向轴承
径向轴承能够承受与轴垂直的载荷。有些径向轴承只能承受纯径向载荷,而大部分径向轴承还能承受某一方向的轴向载荷,在某些情况下,也能承受两个方向的轴向载荷(图 4)。

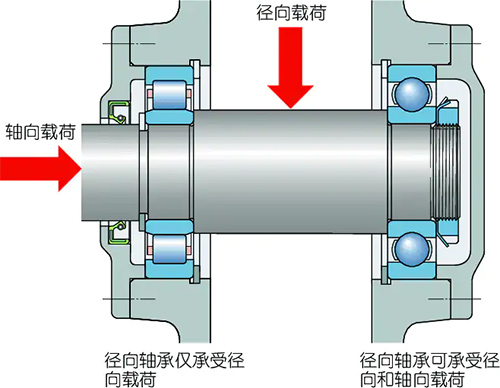

                                              图 4 - 径向轴承


推力轴承
推力轴承主要承受沿着轴向方向载荷。根据设计,推力轴承可以支撑单向或双向的纯轴向载荷(图 5),但有些可以额外承受径向载荷(联合载荷,图 6)。推力轴承不能达到与同尺寸径向轴承一样高的转速。

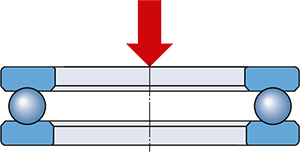

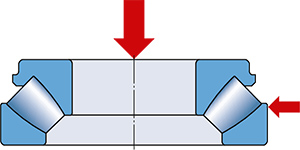

        图 5 - 承受纯轴向载荷的推力轴承                     图 6 - 承受联合载荷的推力轴承


接触角(图 7)决定轴承属于哪一类别。接触角 ≤ 45° 的轴承是径向轴承,其他为推力轴承。

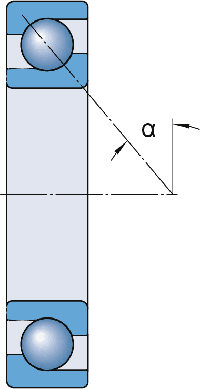

图 7 - 接触角
