本内容介绍一些常用的轴承术语。
符号
本型录中使用的符号主要根据 ISO 标准，常见的符号，请参阅图 1 和图 2。

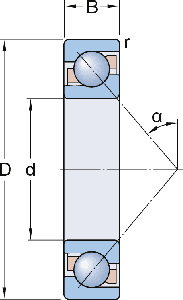

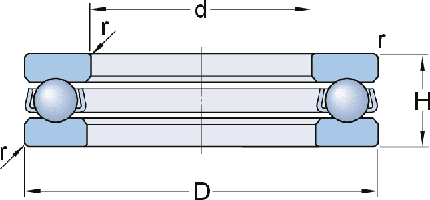

图 1 - 外形尺寸符号 - 径向轴承 图 2 - 外形尺寸符号 - 推力轴承
d 内径
D 外径
B 轴承宽度
H 轴承高度
r 倒角尺寸
α 接触角
轴-轴承-轴承座系统
图 3 - 术语 - 轴-轴承-轴承座系统
1.圆柱滚子轴承；
2.四点接触球轴承
3.轴承座
4.轴
5.轴肩
6.轴径
7.轴颈
8.轴端压盖
9.径向轴密封
10.耐磨密封环
11.轴承座孔径
12.轴承座轴承位
13.轴承座端盖
14.止动环
径向轴承
图 4 - 术语 - 径向轴承
图 5 - 术语 - 径向轴承
1.内圈
2.外圈
3.滚动体： 球、圆柱滚子、滚针、圆锥滚子、球面滚子、圆环滚子
4.保持架
5.密封装置
6.密封件 – 橡胶制造
7.防尘盖 — 以钢板制造
8.外圈外表面
9.内圈内孔
10.内圈肩部表面
11.外圈肩部表面
12.止动槽
13.止动环
14.外圈端面
15.密封装置凹槽
16.外圈滚道
17.内圈滚道
18.密封装置凹槽
19.内圈端面
20.倒角
21.轴承节圆直径
22.轴承总宽度
23.引导挡边
24.定位挡边
25.接触角
推力轴承

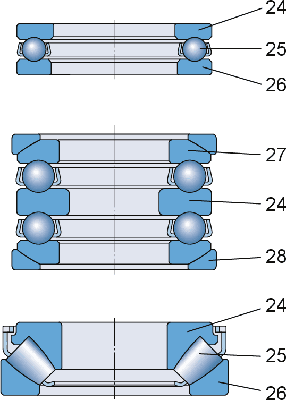

图 6 - 术语 - 推力轴承
24.轴圈
25.滚动体和保持架组件
26.座圈
27.球面调心座圈
28.座垫圈
